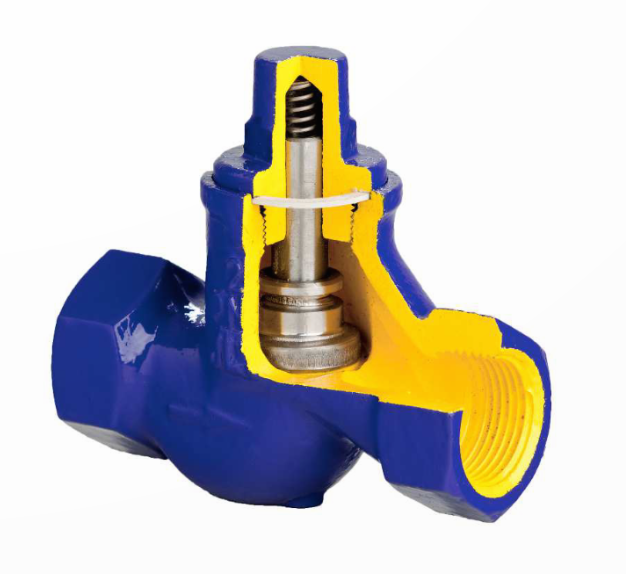

Van một chiều Zetkama Model 277

Van một chiều Zetkama Model 277 là thiết bị van công nghiệp đóng vai trò quan trọng trong việc kiểm soát dòng chảy một chiều, ngăn chặn hiện tượng lưu chất chảy ngược nhằm bảo vệ các thiết bị bơm và tính toàn vẹn của toàn bộ hệ thống đường ống.

Được thiết kế theo tiêu chuẩn công nghiệp khắt khe, thiết bị này sở hữu kết cấu nhỏ gọn (compact settlement), thân thiện với môi trường và đặc biệt là không yêu cầu bảo trì định kỳ (no maintenance) trong quá trình vận hành. Độ kín của van khi đóng (closing tightness) đáp ứng hoàn toàn theo tiêu chuẩn EN-12334.

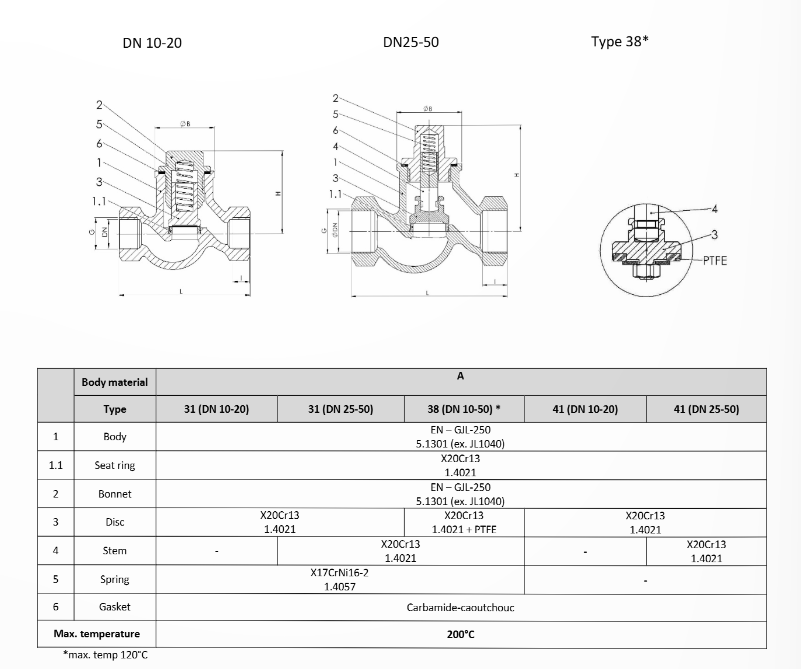

Cấu tạo Vật liệu và Các tùy chọn Cấu hình

Sự ổn định và độ bền cơ học của Van một chiều Zetkama Model 277 được đảm bảo bởi hệ thống vật liệu chế tạo chuẩn mực:

• Thân van (Body) và Nắp van (Bonnet): Chế tạo từ vật liệu gang xám (Grey cast iron) mã EN-GJL-250 (5.1301), mang lại độ cứng vững cao cho thiết bị.
• Đĩa van (Disc) và Trục van (Stem): Sử dụng thép không gỉ mã X20Cr13 (1.4021) chống ăn mòn hiệu quả.
• Vòng đệm (Seat ring): Gia công từ thép không gỉ X20Cr13 (1.4021).
• Lò xo (Spring): Cấu thành từ thép không gỉ X17CrNi16-2 (1.4057), cung cấp lực phản hồi chính xác.
• Gioăng làm kín (Gasket): Sử dụng vật liệu Carbamide-caoutchouc.

Nhà sản xuất cung cấp ba tùy chọn cấu hình (Type) chính để đáp ứng các yêu cầu kỹ thuật đặc thù:

• Type 31: Thiết kế đĩa tự do có tích hợp lò xo; các bộ phận trục, đĩa và vòng đệm hoàn toàn bằng thép không gỉ.
• Type 38: Cấu trúc tương tự Type 31 nhưng đĩa van được bổ sung thêm vòng đệm PTFE, với giới hạn nhiệt độ vận hành tối đa là 120°C.
• Type 41: Thiết kế đĩa tự do không tích hợp lò xo; trục, đĩa và vòng đệm sử dụng thép không gỉ.

Xem thêm các sản phẩm: Van Một Chiều

Thông số Vận hành Kỹ thuật

Các kỹ sư vận hành cần lưu ý những thông số kỹ thuật cốt yếu sau đây để đảm bảo hệ thống hoạt động an toàn và đạt hiệu suất thiết kế:

• Kích thước danh định: Thiết bị hỗ trợ dải kích thước từ DN 10 đến DN 50 (tương đương 3/8″ đến 2″).
• Cấp áp suất làm việc: Van được thiết kế để chịu tải định mức PN 16 bar.
• Nhiệt độ tối đa: Có thể vận hành trong môi trường lưu chất lên đến 200°C (ngoại trừ cấu hình Type 38 giới hạn ở 120°C).

Sự tương quan giữa áp suất và nhiệt độ hoạt động (theo tiêu chuẩn EN 1092-2) đối với vật liệu thân gang EN-GJL-250 được quy định cụ thể:

• Tại dải nhiệt độ từ -10°C đến 120°C: Áp suất làm việc tối đa là 16 bar.
• Tại nhiệt độ 150°C: Áp suất làm việc tối đa giảm còn 14.4 bar.
• Tại nhiệt độ 180°C: Áp suất làm việc tối đa ở mức 13.4 bar.
• Tại nhiệt độ 200°C: Áp suất làm việc an toàn là 12.8 bar.

Ngoài ra, thiết bị có tuân thủ chỉ thị về thiết bị áp lực 2014/68/UE của Châu Âu đối với các dòng van từ DN32 trở lên (có đánh dấu CE).

Phạm vi Ứng dụng Công nghiệp

Với đặc tính kỹ thuật đã nêu, Van một chiều Zetkama Model 277 là giải pháp tin cậy, được ứng dụng rộng rãi trong:

• Các nhà máy sản xuất và cơ sở hạ tầng công nghiệp (Industry).
• Mạng lưới cấp nhiệt và hệ thống sưởi (Heating).
• Hệ thống phân phối nước công nghiệp (Industrial water).
• Hệ thống dẫn hơi nước (Steam).
• Hệ thống máy nén khí và khí nén (Compressed air).
• Các hệ thống kiểm soát lưu chất trung tính khác (Neutral fluids).
