Van một chiều Genebre Model 2415

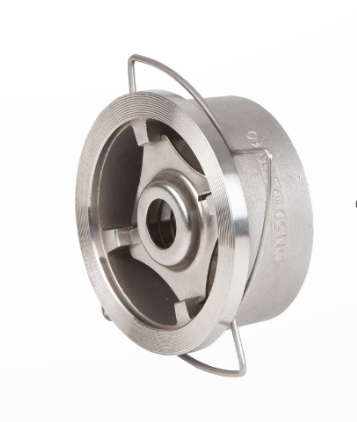

Van một chiều Genebre Model 2415 là dòng van một chiều dạng đĩa đơn kiểu wafer (wafer disk check valve). Thiết bị được sản xuất và phân phối bởi thương hiệu Genebre, có trụ sở tại Tây Ban Nha. Trong các hệ thống đường ống công nghiệp, thiết bị này đóng vai trò quan trọng trong việc định tuyến lưu chất di chuyển theo một chiều nhất định, ngăn ngừa hiện tượng chảy ngược gây ảnh hưởng đến các thiết bị bơm và hệ thống phía sau.

Đặc tính kỹ thuật và Cấu trúc lắp đặt

Thiết kế của Van một chiều Genebre Model 2415 được tối ưu hóa nhằm đáp ứng các yêu cầu lắp đặt đa dạng trong môi trường công nghiệp:

• Van sở hữu kích thước nhỏ gọn (small dimensions), hỗ trợ tối ưu không gian cho các hệ thống đường ống chật hẹp.
• Thiết bị được cấu tạo với vòng định tâm (centering ring), cho phép lắp ráp chính xác giữa các mặt bích tiêu chuẩn EN 1092 cấp áp suất PN10/16/25/40 và tiêu chuẩn ANSI 150/300.
• Chiều dài cơ sở giữa hai mặt bích (Face to Face) tuân thủ nghiêm ngặt theo tiêu chuẩn kỹ thuật EN 558-1 S.49.
• Quá trình cài đặt mang tính linh hoạt cao, cho phép lắp đặt theo hướng dòng chảy nằm ngang, thẳng đứng hoặc nằm nghiêng.
• Cấu trúc luồng chạy bên trong van được thiết kế để đảm bảo mức độ sụt áp thấp (low head loss) trong quá trình lưu chất đi qua.

Xem thêm các sản phẩm: Van Một Chiều

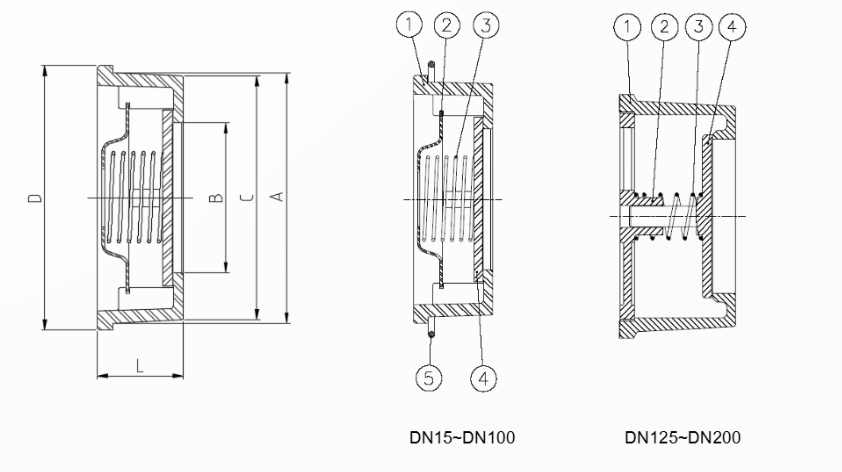

Cấu tạo vật liệu chi tiết

Sự ổn định và tuổi thọ vận hành của Van một chiều Genebre Model 2415 phần lớn dựa vào hệ thống vật liệu thép không gỉ chất lượng cao:

• Thân van (Cuerpo / Body): Chế tạo từ thép không gỉ mã 1.4408 (CF8M). Bề mặt ngoài được xử lý bằng phương pháp phun cát (Shot blasting).
• Đĩa van (Disco / Disk): Sử dụng chung loại thép không gỉ 1.4408 (CF8M) giống với thân van, bề mặt được đánh bóng (Polishing) nhằm giảm ma sát.
• Lò xo (Muelle / Spring) và Giá đỡ lò xo (Soporte Muelle): Được gia công từ vật liệu thép không gỉ tiêu chuẩn AISI 316. Bộ phận lò xo có mã phụ tùng thay thế chính hãng là K2415.
• Vòng định tâm (Anillo Centraje): Chế tạo từ thép không gỉ.

Thông số vận hành: Áp suất, Nhiệt độ và Lưu lượng

Giới hạn áp suất và nhiệt độ

Kỹ sư vận hành cần lưu ý dải thông số kỹ thuật chuẩn của van để đảm bảo tính toàn vẹn cho hệ thống:

• Dải nhiệt độ làm việc cho phép trải dài từ -20°C đến +240°C.
• Trọng lượng thiết bị dao động từ 0,085 kg (đối với mẫu nhỏ nhất DN15) cho tới 16,100 kg (đối với mẫu lớn nhất DN200).
• Đối với các đường ống có kích thước từ DN15 đến DN100 (tương đương kích thước hệ inch từ 1/2″ đến 4″), áp suất làm việc tối đa (PN) đạt 40 bar.
• Đối với các kích thước lớn hơn, từ DN125 đến DN200 (tương đương 5″ đến 8″), áp suất làm việc tối đa được giới hạn ở mức 25 bar.

Hệ số lưu lượng (Kv) và Áp suất mở (Opening Pressure)

Đại lượng Kv thể hiện lưu lượng nước (đơn vị m³/h) chạy qua van sẽ tạo ra độ sụt áp 1 bar.

• Mức Kv dao động từ 4,9 m³/h đối với kích thước DN15, tăng dần và đạt mức 425 m³/h đối với kích thước DN200.
• Áp suất mở yêu cầu là 24~30 mbar đối với dải kích thước DN15 – DN65.
• Áp suất mở dao động trong khoảng 20~26 mbar đối với dải kích thước DN80 – DN100.
• Áp suất mở đạt mức 30~36 mbar đối với các dòng van kích thước lớn từ DN125 – DN200.
