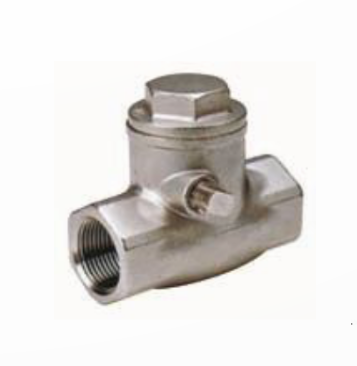

Van một chiều Genebre Model 2430

Van một chiều Genebre Model 2430 là dòng van một chiều cánh lật (swing check valve) chuyên dụng, được thiết kế tích hợp các đầu nối ren tiêu chuẩn. Trong các hệ thống điều khiển và phân phối lưu chất công nghiệp, thiết bị này đóng vai trò quan trọng trong việc định tuyến dòng chảy theo một chiều duy nhất, ngăn chặn triệt để hiện tượng chảy ngược nhằm bảo vệ an toàn cho hệ thống máy bơm và các cụm thiết bị đo lường phía sau.

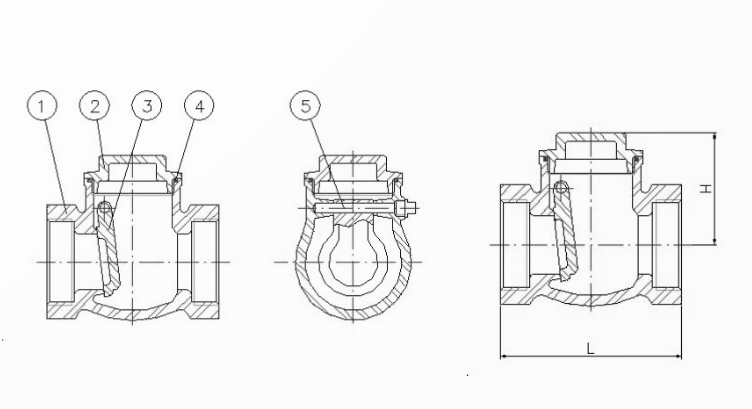

Cấu tạo Vật liệu và Tiêu chuẩn Thiết kế

Sự bền bỉ và độ tin cậy của Van một chiều Genebre Model 2430 được cấu thành từ hệ thống vật liệu thép không gỉ chất lượng cao, đáp ứng các tiêu chuẩn khắt khe trong môi trường nhà máy:

• Thân van (Body), Nắp van (Cap) và Đĩa van (Disc): Được đúc nguyên khối từ vật liệu thép không gỉ mác 1.4408 (CF8M). Đặc biệt, bề mặt của thân và nắp van được xử lý bằng công nghệ phun cát (shot blasting) nhằm gia tăng độ bền cơ học và chống mài mòn.
• Trục van (Stem): Chế tạo từ thép không gỉ tiêu chuẩn AISI 316, cung cấp khả năng chịu lực uốn và chống ăn mòn hóa học ưu việt.
• Gioăng làm kín (Gasket): Sử dụng vật liệu PTFE, cho phép thiết bị duy trì độ kín khít tuyệt đối ngay cả khi hoạt động liên tục trong môi trường nhiệt độ cao.
• Tiêu chuẩn kết nối: Thiết bị sử dụng hệ ren trong tuân thủ nghiêm ngặt theo tiêu chuẩn quốc tế ISO 7-1 (EN 10226-1), giúp các kỹ sư dễ dàng tích hợp và đồng bộ hóa với mạng lưới đường ống hiện hữu.

Thông số Vận hành Kỹ thuật

Để đảm bảo hiệu suất của hệ thống, nhà sản xuất Genebre đã quy định rõ các dải thông số kỹ thuật vận hành cho thiết bị:

• Cấp áp suất làm việc: Van vận hành an toàn ở mức áp suất tối đa là 16 bar.
• Giới hạn nhiệt độ: Khả năng chịu nhiệt độ môi trường và lưu chất tối đa đạt 180°C.
• Kích thước và Trọng lượng: Dải kích thước danh định được phân phối từ 1/2″ đến 2″, với trọng lượng thiết kế tối ưu dao động từ 0.312 kg (mẫu 1/2″) lên đến 2.392 kg (mẫu 2″).
• Phương thức lắp ráp: Thiết bị hỗ trợ tính linh hoạt cao trong thi công, cho phép lắp đặt theo phương nằm ngang hoặc phương thẳng đứng (với điều kiện hướng dòng chảy phải đi lên).

Xem thêm các sản phẩm: Van Một Chiều

Hệ số Lưu lượng (Kv) và Áp suất Mở

Hệ số Lưu lượng (Kv)

Hệ số Kv là đại lượng kỹ thuật biểu thị lưu lượng nước (đo bằng m³/h) chảy qua van sẽ gây ra mức sụt áp tương đương 1 bar. Đối với Van một chiều Genebre Model 2430, thông số Kv thay đổi tỷ lệ thuận theo đường kính ống:

• Kích thước 1/2″: Kv = 2.2 m³/h.
• Kích thước 3/4″: Kv = 4.4 m³/h.
• Kích thước 1″: Kv = 8.2 m³/h.
• Kích thước 1 1/4″: Kv = 16.4 m³/h.
• Kích thước 1 1/2″: Kv = 24.1 m³/h.
• Kích thước 2″: Kv = 44.2 m³/h.

Với thiết kế cánh lật tối ưu độ sụt áp cùng hệ vật liệu inox CF8M bền bỉ, sản phẩm này là một bộ phận trọng yếu, đáp ứng tốt các yêu cầu khắt khe của kỹ sư vận hành trong hệ thống cấp thoát nước, xử lý hóa chất và năng lượng.
