Van một chiều Adca Model RD40

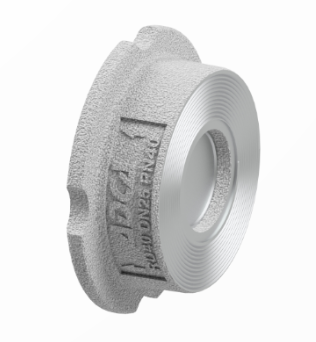

Van một chiều Adca Model RD40 là dòng van một chiều dạng đĩa kiểu wafer (wafer-type non-return valve) được chế tạo nguyên khối từ thép không gỉ. Với thiết kế nhỏ gọn (compact design) cùng độ sụt áp thấp (low pressure drop), thiết bị này đóng vai trò quan trọng trong việc ngăn chặn dòng chảy ngược tại các hệ thống đường ống công nghiệp.

Van được tối ưu hóa đặc biệt để vận hành với môi chất hơi nước bão hòa (saturated steam), nước ngưng tụ nóng (hot condensate), cũng như các loại chất lỏng và khí tương thích khác.

Đặc điểm Kích thước và Phương thức Lắp đặt

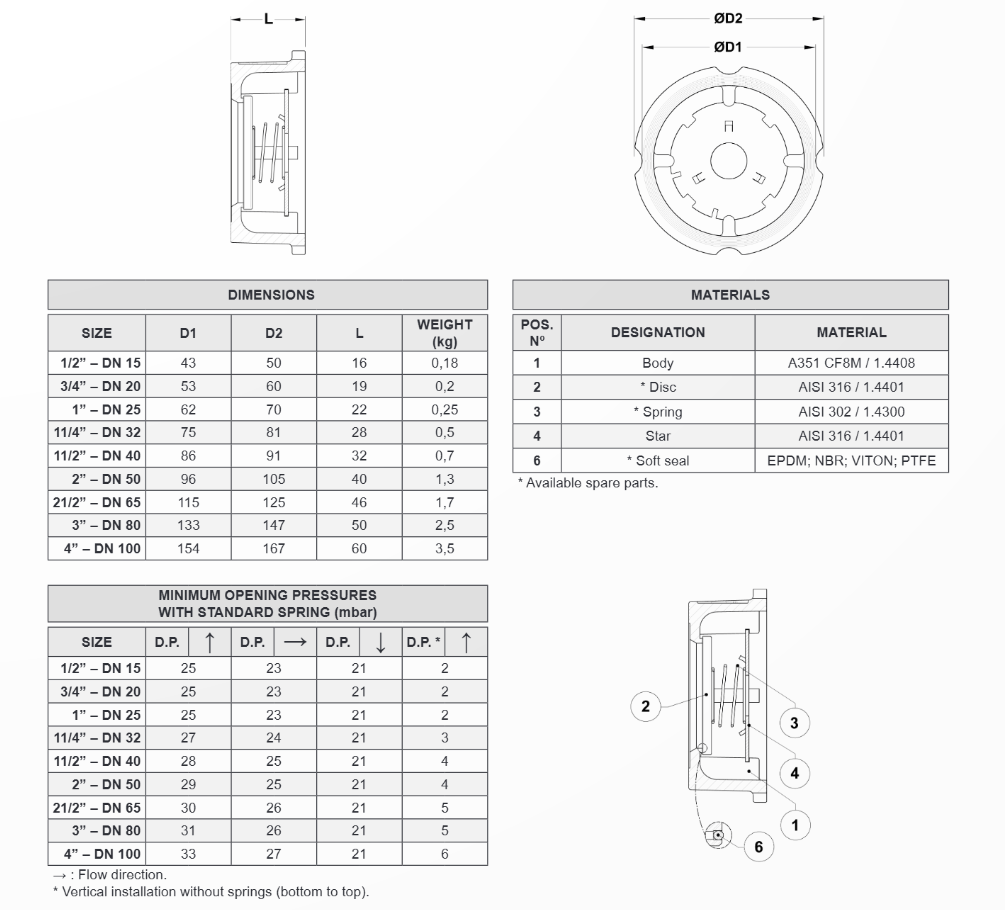

Các thông số về kích thước và quy cách lắp đặt của Van một chiều Adca Model RD40 tuân thủ các chuẩn mực kỹ thuật quốc tế:

• Chiều dài tổng thể (Overall lengths) của van đáp ứng tiêu chuẩn DIN EN 558-1 (cụ thể là DIN 3202 phần 3, chuỗi K4).
• Dải kích thước danh định trải dài từ 1/2″ đến 4″, tương đương với DN 15 đến DN 100.
• Trọng lượng thiết bị rất tối ưu, dao động từ 0.18 kg đối với mẫu nhỏ nhất (DN 15) và đạt 3.5 kg đối với mẫu lớn nhất (DN 100).
• Van được lắp đặt theo phương thức kẹp mặt bích (sandwiched between flanges) phù hợp với cả hai chuẩn hệ thống EN 1092 và ASME.
• Quá trình lắp đặt hỗ trợ tính linh hoạt cao, có thể thiết lập theo chiều dọc hoặc chiều ngang tùy thuộc vào thiết kế mạng lưới đường ống.

Cấu tạo Vật liệu Thép Không gỉ

Sự bền bỉ của van được đảm bảo thông qua cấu hình vật liệu kỹ thuật khắt khe, hoàn toàn bằng thép không gỉ (all stainless steel):

• Thân van (Body): Được đúc từ thép không gỉ tiêu chuẩn A351 CF8M / 1.4408.
• Đĩa van (Disc) và cụm định tâm (Star): Chế tạo từ thép không gỉ chịu lực AISI 316 / 1.4401.
• Lò xo tiêu chuẩn (Spring): Sử dụng vật liệu AISI 302 / 1.4300. Trong trường hợp môi trường đặc thù, nhà máy có thể lựa chọn lò xo vật liệu Inconel.
• Gioăng làm kín (Soft seal): Cung cấp đa dạng vật liệu làm kín mềm để gia tăng độ khít, bao gồm EPDM (E), NBR (N), VITON (V) và PTFE (T).

Điều kiện Vận hành và Giới hạn Nhiệt độ – Áp suất

Khả năng chịu áp suất của thân van (Body Limiting Conditions) tuân theo tiêu chuẩn cấp áp suất PN 40 (dựa trên chuẩn EN 1092), với nhiệt độ vận hành tối thiểu đạt -10°C. Các giới hạn áp suất và nhiệt độ tương quan được nhà sản xuất khuyến nghị như sau:

• Chịu áp lực 40 bar tại ngưỡng nhiệt độ 100°C.
• Chịu áp lực 33.7 bar tại ngưỡng nhiệt độ 200°C.
• Chịu áp lực 31.8 bar tại ngưỡng nhiệt độ 250°C.
• Chịu áp lực tối đa 29.7 bar tại nhiệt độ 300°C.

Đối với các cấu hình sử dụng gioăng làm kín mềm (soft seals), giới hạn nhiệt độ hoạt động sẽ bị chi phối bởi đặc tính của vật liệu gioăng:

• Vật liệu NBR: Hoạt động tối đa tại 95°C.
• Vật liệu EPDM: Hoạt động tối đa tại 130°C.
• Vật liệu VITON và PTFE: Đạt ngưỡng chịu nhiệt lên đến 180°C.

Về tiêu chuẩn an toàn thiết bị áp lực Châu Âu (PED – CE Marking nhóm 2): Các kích thước từ DN 15 đến DN 32 được phân loại SEP, trong khi các kích thước từ DN 40 đến DN 100 tuân thủ Category 1 (có đánh dấu CE).

Xem thêm các sản phẩm: Van Một Chiều

Áp suất Mở và Công thức Tính toán Độ sụt áp

Áp suất mở tối thiểu (minimum opening pressures) của Van một chiều Adca Model RD40 với lò xo tiêu chuẩn sẽ thay đổi tùy theo hướng dòng chảy (ngang hoặc dọc), dao động trong khoảng từ 21 mbar đến 33 mbar. Nếu lắp đặt theo phương thẳng đứng với dòng chảy từ dưới lên mà không sử dụng lò xo (vertical installation without springs), áp suất mở chỉ cần đáp ứng ở mức 2 đến 6 mbar tùy kích thước.

Để hỗ trợ tính toán kỹ thuật về độ sụt áp đối với các loại lưu chất khác, kỹ sư có thể quy đổi sang thể tích dòng chảy nước tương đương theo công thức sau:

Vw = √(Q / 1000) x V

Trong đó:

• Vw: Thể tích dòng chảy nước tương đương tính bằng đơn vị m³/h.
• Q: Mật độ của lưu chất tính bằng kg/m³.
• V: Thể tích dòng chảy thực tế của lưu chất tính bằng m³/h.

Xem thêm sản phẩm: Van một chiều Adca Model RD40
