Van một chiều Genebre Model 3121

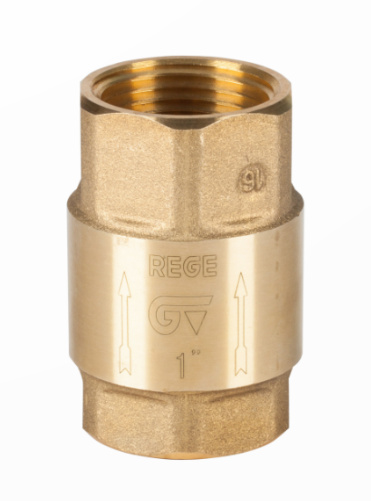

Van một chiều Genebre Model 3121 (REGE Check Valve) là thiết bị van công nghiệp đóng vai trò quan trọng trong việc kiểm soát định tuyến dòng chảy, ngăn chặn hiện tượng chảy ngược nhằm bảo vệ hệ thống đường ống, máy bơm và các thiết bị đo lường liên quan. Thiết bị được nghiên cứu và sản xuất bởi Genebre (Tây Ban Nha), đáp ứng các tiêu chuẩn kỹ thuật khắt khe cho các hệ thống công nghiệp, khí nén và thủy lực.

Điểm nổi bật trong thiết kế của dòng van này là cấu trúc liền khối (monobloque) đối với các kích thước từ 2″ trở xuống, mang lại độ vững chắc và khả năng chịu áp lực vượt trội trong quá trình vận hành.

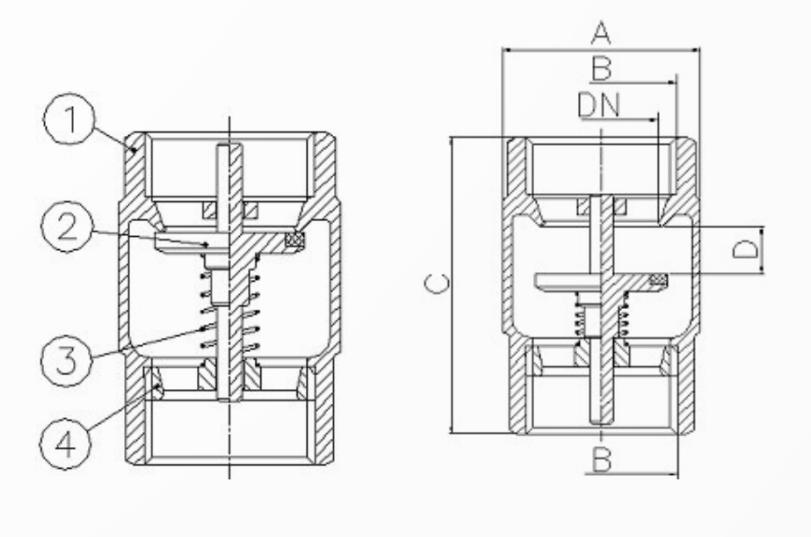

Cấu tạo và Vật liệu chế tạo

Tính ổn định và độ bền của Van một chiều Genebre Model 3121 được quyết định bởi việc lựa chọn các vật liệu chế tạo chuẩn mực:

• Thân van (Body) và Anillo (Ring): Được chế tạo từ đồng thau rèn nóng (Hot-forging brass) mã CW617N, tuân thủ tiêu chuẩn UNE-EN 12165. Bề mặt vật liệu được xử lý phun cát (Peened) và gia công cơ khí chính xác, giúp tăng cường khả năng chịu áp lực và chống ăn mòn bề mặt.
• Đĩa van (Plate): Cấu thành từ lõi đồng thau, kết hợp với gioăng làm kín NBR được lưu hóa (Vulcanized NBR gasket). Quá trình lưu hóa giúp lớp cao su NBR bám chặt vào lõi đồng, đảm bảo độ kín khít tối đa khi van đóng.
• Lò xo (Spring): Sử dụng thép không gỉ (Stainless steel) tiêu chuẩn AISI 304, cung cấp lực đàn hồi ổn định, chống gỉ sét trong môi trường ẩm ướt và duy trì tốc độ phản hồi nhanh.

Thông số kỹ thuật vận hành

Để hỗ trợ các kỹ sư vận hành và giám đốc nhà máy ra quyết định lựa chọn thiết bị phù hợp, dưới đây là các thông số kỹ thuật cốt yếu của Van một chiều Genebre Model 3121:

1. Chuẩn kết nối và kích thước

• Kiểu kết nối: Extremos rosca gas (BSP) – Ren trong tiêu chuẩn hệ Gas (BSP) tuân thủ ISO 228/1.
• Dải kích thước danh định: Kéo dài từ 1/2″ đến 4″ (DN15 đến DN100), đáp ứng đa dạng quy mô đường ống.

2. Áp suất và Nhiệt độ làm việc

Thiết bị được thiết kế với dải áp suất làm việc tối đa (PN) thay đổi tỷ lệ nghịch với kích thước đường ống nhằm đảm bảo hệ số an toàn:

• Kích thước 1/2″ đến 1″ (DN15 – DN25): Áp suất làm việc tối đa 25 bar (PN-25).
• Kích thước 1 1/4″ đến 2″ (DN32 – DN50): Áp suất làm việc tối đa 18 bar (PN-18).
• Kích thước 2 1/2″ đến 4″ (DN65 – DN100): Áp suất làm việc tối đa 12 bar (PN-12).

Dải nhiệt độ hoạt động được quy định nghiêm ngặt theo từng loại lưu chất:

• Môi trường Không khí (Air): -20°C đến 100°C.
• Môi trường Khí Gas: -20°C đến 60°C.
• Môi trường Nước (Water): 0°C đến 100°C.

3. Hệ số lưu lượng (Kv) và Áp suất mở

• Hệ số Kv: Thể hiện lưu lượng nước (m³/h) đi qua van gây ra mức sụt áp 1 bar. Giá trị Kv của Model 3121 dao động từ 4.74 m³/h (kích thước 1/2″) lên đến 176.9 m³/h (kích thước 4″), cho thấy khả năng truyền tải lưu lượng lớn với mức suy hao áp suất thấp.
• Áp suất mở tối thiểu (Minimum Opening Pressure): Nhờ thiết kế lò xo tối ưu, van chỉ yêu cầu một lực đẩy rất nhỏ từ lưu chất để mở cửa van. Áp suất mở dao động từ 8 mbar (đối với mẫu 4″) đến 31 mbar (đối với mẫu 1 1/2″).

Xem thêm các sản phẩm: Van Một Chiều

Ứng dụng và Hướng dẫn lắp đặt

Với các đặc tính kỹ thuật ưu việt, Van một chiều Genebre Model 3121 là bộ phận trọng yếu được ứng dụng rộng rãi trong mạng lưới cấp thoát nước, hệ thống HVAC, dây chuyền khí nén và các trạm thủy lực công nghiệp.

Về phương diện lắp đặt, cấu trúc lò xo hồi vị cho phép thiết bị có khả năng lắp ráp đa vị trí (Multipositional setting up). Các kỹ sư có thể linh hoạt định vị van theo phương ngang (horizontal), phương thẳng đứng (vertical) hoặc đặt xiên (oblique) mà vẫn đảm bảo tính năng chống chảy ngược và độ kín khít tuyệt đối của hệ thống.

Xem thêm sản phẩm: Van một chiều Genebre Model 3121
