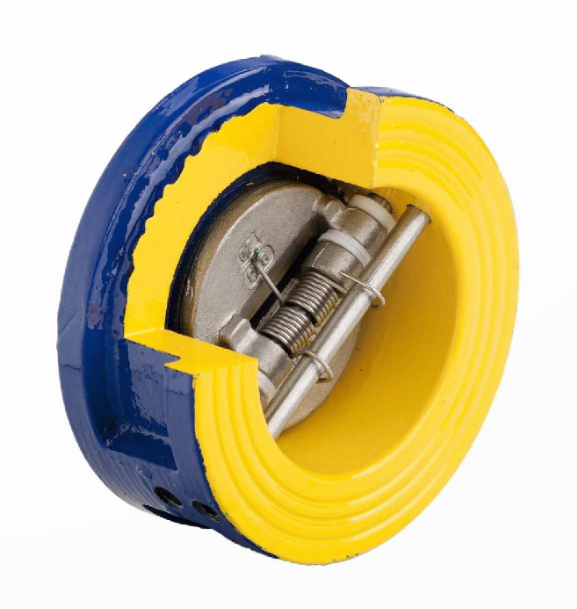

Van một chiều Zetkama Model 407

Van một chiều Zetkama Model 407 là dòng thiết bị van công nghiệp được thiết kế tối ưu với cấu trúc nhỏ gọn (compact settlement). Thiết bị đóng vai trò quan trọng trong việc kiểm soát hướng di chuyển của lưu chất, hỗ trợ ngăn chặn hiện tượng chảy ngược nhằm đảm bảo an toàn cho toàn bộ hệ thống đường ống. Trong quá trình vận hành, thiết bị này không yêu cầu bảo trì định kỳ (no maintenance) và được đánh giá là dòng sản phẩm thân thiện với môi trường.

Tiêu chuẩn Thiết kế và Đặc tính Kỹ thuật

Dòng sản phẩm này mang lại tính linh hoạt cao trong thi công cơ điện, cho phép các kỹ sư cài đặt và lắp ráp ở mọi vị trí theo yêu cầu định tuyến của đường ống. Về mặt an toàn, thiết bị tuân thủ chặt chẽ chỉ thị về thiết bị áp lực 2014/68/UE của Châu Âu.

Thông số vận hành của Van một chiều Zetkama Model 407 được phân loại cụ thể theo từng dải kích thước:

• Cấp áp suất làm việc: Dải kích thước từ DN 40 đến DN 250 được thiết kế để vận hành với áp suất định mức PN 16. Đối với các dải kích thước lớn từ DN 300 đến DN 600, van đáp ứng áp suất định mức PN 10.
• Giới hạn nhiệt độ: Khả năng chịu nhiệt độ môi trường và lưu chất tối đa được giới hạn ở mức 100°C.
• Hệ số lưu lượng (Kv): Chỉ số này gia tăng tỷ lệ thuận với đường kính ống, khởi điểm từ 34 m³/h (đối với mẫu DN40) và có thể đạt năng lực truyền dẫn lên đến 19.919 m³/h (đối với mẫu kích thước lớn nhất DN600).

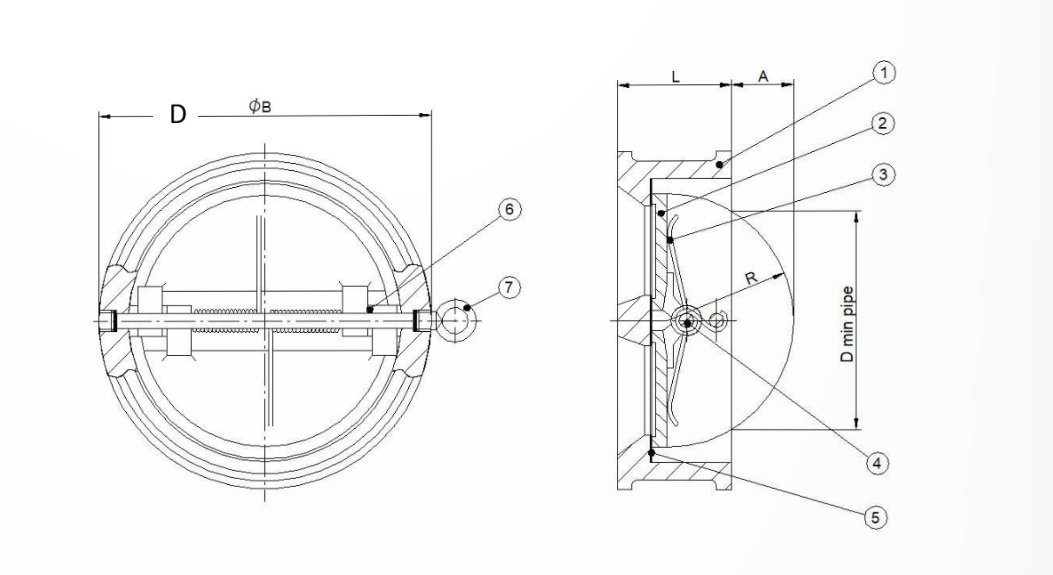

Chi tiết Cấu trúc và Cụm Vật liệu

Khả năng chống ăn mòn và độ bền cơ học của thiết bị được cấu thành từ hệ thống vật liệu công nghiệp chuẩn mực:

• Thân van (Body): Chế tạo từ vật liệu gang xám chất lượng cao tiêu chuẩn EN-GJL-250 (5.1301). Bề mặt ngoài của thân van được bảo vệ bằng một lớp sơn phủ Epoxy công nghiệp.
• Đĩa van (Plate): Cung cấp hai tùy chọn cấu hình để tương thích với tính chất lưu chất:
  • Cấu hình Type 54: Đĩa van được gia công nguyên khối từ thép không gỉ mã X5CrNi18-10 (1.4301).
  • Cấu hình Type 56: Đĩa van được đúc từ gang cầu EN-GJS-400-15 (5.3106) và được xử lý mạ niken bề mặt.
• Lò xo (Spring) và Trục van (Pin): Hai bộ phận truyền động này đồng bộ sử dụng thép không gỉ X5CrNi18-10 (1.4301) nhằm duy trì độ bền kéo và độ đàn hồi ổn định.
• Hệ thống làm kín (Seal): Sử dụng vật liệu đàn hồi EPDM.
• Vòng lót (Sleeve): Cấu tạo từ vật liệu nhựa Teflon có khả năng chịu ma sát tốt.
• Tai móc cáp (Sling): Tích hợp vật liệu thép S235JR dành riêng cho các quy cách từ DN125 đến DN600, hỗ trợ đắc lực cho công tác nâng hạ và định vị tại công trường.

Xem thêm các sản phẩm: Van Một Chiều

Phạm vi Ứng dụng Công nghiệp

Với thiết kế vững chắc và các tiêu chuẩn kiểm định rõ ràng, Van một chiều Zetkama Model 407 là giải pháp điều khiển tự động hóa lưu chất được ứng dụng rộng rãi:

• Tích hợp thành phần trọng yếu trong ngành công nghiệp đóng tàu (Shipbuilding industry).
• Hoạt động ổn định trong các hệ thống gia nhiệt và kiểm soát nhiệt (Heating).
• Phù hợp để xử lý và định tuyến các môi chất đặc thù bao gồm: dung dịch Glycol, hệ thống nước công nghiệp (Industrial water) và các dòng lưu chất trung tính khác (Neutral fluids).
