Van một chiều Genebre Model 2413

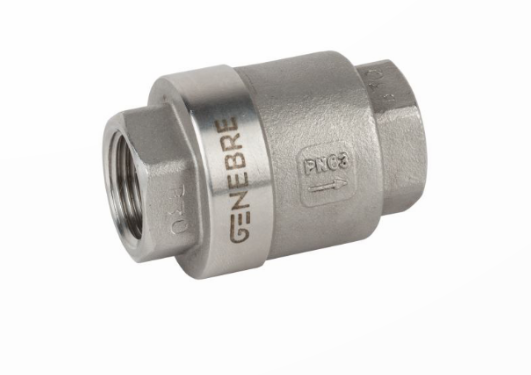

Van một chiều Genebre Model 2413 là dòng van một chiều dạng đĩa đơn (single disk check valve) được thiết kế tích hợp kiểu kết nối lắp ren. Được sản xuất bởi thương hiệu Genebre (Tây Ban Nha), thiết bị này đóng vai trò quan trọng trong việc định tuyến lưu chất theo một chiều cố định, ngăn chặn hiện tượng chảy ngược nhằm bảo vệ an toàn cho các hệ thống máy bơm và cụm thiết bị công nghiệp phía sau.

Với thiết kế tối ưu về mặt hình học, thiết bị sở hữu kích thước nhỏ gọn (small dimensions), giúp các kỹ sư dễ dàng bố trí và lắp đặt trong những không gian giới hạn của hệ thống đường ống.

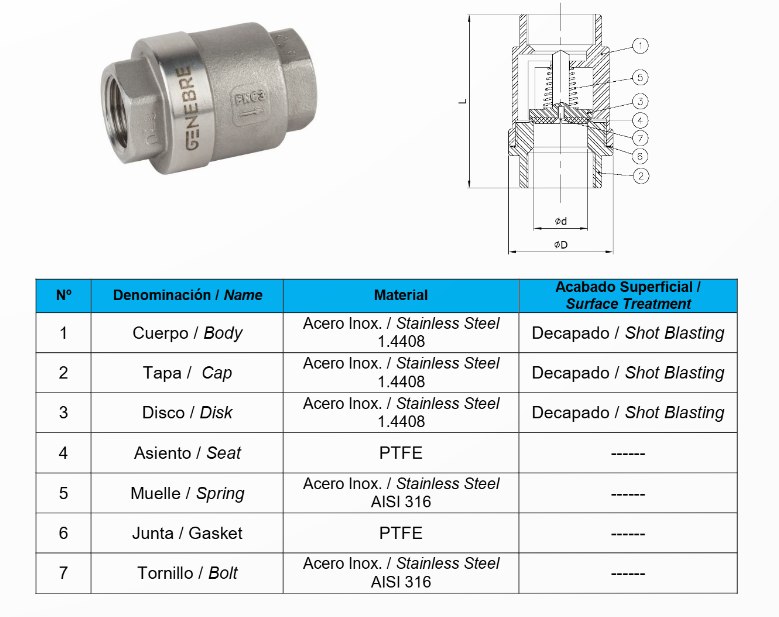

Tiêu chuẩn Thiết kế và Cấu tạo Vật liệu

Độ bền cơ học và khả năng đáp ứng môi trường khắc nghiệt của Van một chiều Genebre Model 2413 đến từ hệ thống vật liệu thép không gỉ nguyên khối và các tiêu chuẩn chế tạo chuẩn mực:

• Thân van (Body), Nắp van (Cap) và Đĩa van (Disk): Tất cả đều được đúc từ vật liệu thép không gỉ chất lượng cao mác 1.4408 (CF8M). Bề mặt của các chi tiết kim loại này được xử lý bằng công nghệ phun cát (Shot Blasting), giúp loại bỏ tạp chất và tăng cường khả năng chống ăn mòn hóa học.
• Lò xo (Spring) và Bulong/Tốc vít (Bolt): Chế tạo từ thép không gỉ tiêu chuẩn AISI 316, đảm bảo lực đàn hồi ổn định và tuổi thọ vận hành lâu dài.
• Đệm làm kín (Seat) và Gioăng (Gasket): Sử dụng vật liệu PTFE (Teflon), mang lại khả năng chịu nhiệt độ cao, chống ma sát tốt và đảm bảo độ kín khít tuyệt đối cho thiết bị.
• Tiêu chuẩn kết nối: Hệ ren của van tuân thủ nghiêm ngặt theo tiêu chuẩn quốc tế ISO 7-1 (EN 10226-1), hỗ trợ quá trình tích hợp vào hệ thống diễn ra đồng bộ và an toàn.

Thông số Vận hành Kỹ thuật

Để hệ thống hoạt động với hiệu suất tối ưu, kỹ sư vận hành cần lưu ý các dải thông số kỹ thuật giới hạn của Van một chiều Genebre Model 2413:

• Cấp áp suất làm việc: Van được thiết kế để chịu mức áp suất làm việc tối đa lên đến 63 bar (PN 63). Theo biểu đồ áp suất – nhiệt độ, thiết bị duy trì ổn định mức 63 bar ở dải nhiệt độ dưới 100°C và giảm biên độ tuyến tính xuống ngưỡng an toàn khi nhiệt độ tăng dần.
• Giới hạn nhiệt độ: Khả năng chịu nhiệt độ môi trường và lưu chất dao động từ -20°C đến +200°C.
• Áp suất mở (Opening Pressure): Lực cản cần thiết để mở đĩa van duy trì ở mức rất thấp, đạt 50 mbar đối với các kích thước 1/2″ và 3/4″, và 45 mbar đối với kích thước 1″.
• Kích thước và Trọng lượng: Các kích thước phổ biến bao gồm 1/2″ (DN15, nặng 0.21 kg), 3/4″ (DN20, nặng 0.29 kg) và 1″ (DN25, nặng 0.40 kg).

Xem thêm các sản phẩm: Van Một Chiều

Hệ số Lưu lượng (Kv)

Hệ số Kv là đại lượng biểu thị lưu lượng nước (đo bằng m³/h) chảy qua van gây ra mức sụt áp 1 bar. Đối với dòng sản phẩm này, mức Kv được đo lường tương ứng với từng kích thước đường ống nhằm hỗ trợ công tác tính toán thủy lực:

• Kích thước 1/4″: Kv = 0.18 m³/h.
• Kích thước 3/8″: Kv = 1.11 m³/h.
• Kích thước 1/2″: Kv = 3.3 m³/h.
• Kích thước 3/4″: Kv = 7.1 m³/h.
• Kích thước 1″: Kv = 12.7 m³/h.

Nhờ sở hữu cấp áp suất cao (63 bar) cùng vật liệu Inox CF8M và gioăng PTFE, Van một chiều Genebre Model 2413 là bộ phận trọng yếu được ứng dụng rộng rãi trong các hệ thống vi sinh, hóa chất, cấp thoát nước và tự động hóa nhà máy đòi hỏi tiêu chuẩn kỹ thuật nghiêm ngặt.
