Van một chiều Zetkama Model 287

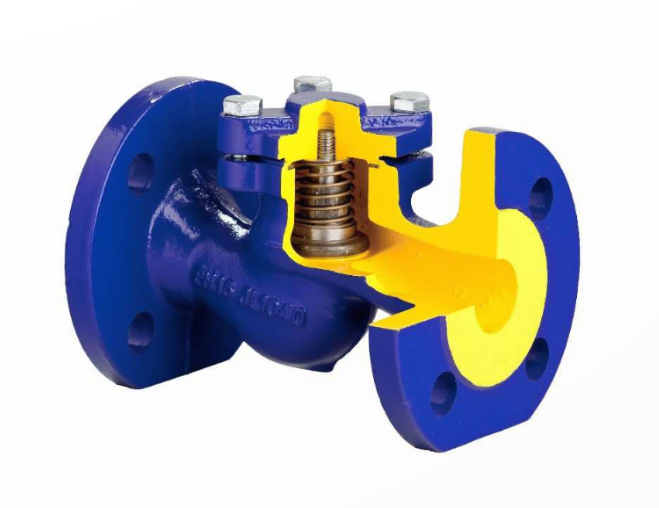

Van một chiều Zetkama Model 287 (thuộc series Check Valve ZCHE FIG. 287) là thiết bị van công nghiệp chuyên dụng, được thiết kế để định tuyến dòng chảy một chiều và ngăn ngừa hiện tượng lưu chất chảy ngược nhằm bảo vệ sự ổn định của hệ thống.

Thiết bị sở hữu kết cấu lắp đặt nhỏ gọn (compact settlement), thân thiện với môi trường và hoàn toàn không yêu cầu bảo trì định kỳ (no maintenance) trong suốt quá trình vận hành. Về mặt an toàn và hiệu suất, độ kín của van khi đóng (closing tightness) tuân thủ nghiêm ngặt theo tiêu chuẩn kỹ thuật EN-12334.

Tiêu chuẩn Thiết kế và Kết nối

Nhằm đảm bảo khả năng tích hợp linh hoạt và chính xác vào các mạng lưới đường ống công nghiệp, thiết bị đáp ứng các quy chuẩn kết nối quốc tế:

• Khoảng cách lắp đặt giữa hai mặt bích (face-to-face dimension) được chế tạo theo tiêu chuẩn EN 558-1 chuỗi 1.
• Tiêu chuẩn khoan lỗ mặt bích đối với cấu hình thân thép đúc (Type F) tuân thủ theo EN 1092-1.
• Tiêu chuẩn khoan lỗ mặt bích đối với các cấu hình thân gang và thân đồng (Type A, C, E) tuân thủ theo EN 1092-2.
• Thiết bị đáp ứng chỉ thị an toàn về thiết bị áp lực 2014/68/UE của Châu Âu, trong đó chứng nhận CE được áp dụng cho các kích thước từ DN32 trở lên.

Tùy chọn Vật liệu Thân van và Cấp Áp suất

Dòng sản phẩm Van một chiều Zetkama Model 287 cung cấp các hệ thống vật liệu đa dạng, cho phép các kỹ sư vận hành lựa chọn cấu hình tối ưu nhất với giới hạn nhiệt độ và áp suất của nhà máy:

• Thân Gang xám (Type A – EN-GJL-250): Hỗ trợ dải kích thước DN 15-300, hoạt động tại cấp áp suất định mức PN 16 (C) với giới hạn nhiệt độ chịu tải tối đa là 300°C.
• Thân Gang cầu (Type C – EN-GJS-400-18-LT): Cung cấp dải kích thước từ DN 15-200. Phiên bản này hỗ trợ hai tùy chọn cấp áp suất là PN 16 (C) và PN 25 (D), đồng thời nâng mức chịu nhiệt tối đa lên 350°C.
• Thân Thép đúc (Type F – GP240GH 1.0619): Là cấu hình chịu tải vượt trội nhất, cung cấp cấp áp suất PN 40 (E) cho kích thước DN 15-200, duy trì hoạt động an toàn ở mức nhiệt độ khắc nghiệt lên tới 450°C.
• Thân Đồng (Type E – CuSn5Zn5Pb5-C): Giới hạn nhiệt độ tối đa là 225°C. Cấp áp suất được phân rã theo kích thước: PN 16 (C) cho DN 15-125, PN 10 (B) cho DN 150-200, và PN 6 (A) cho DN 250-300.

Xem thêm các sản phẩm: Van Một Chiều

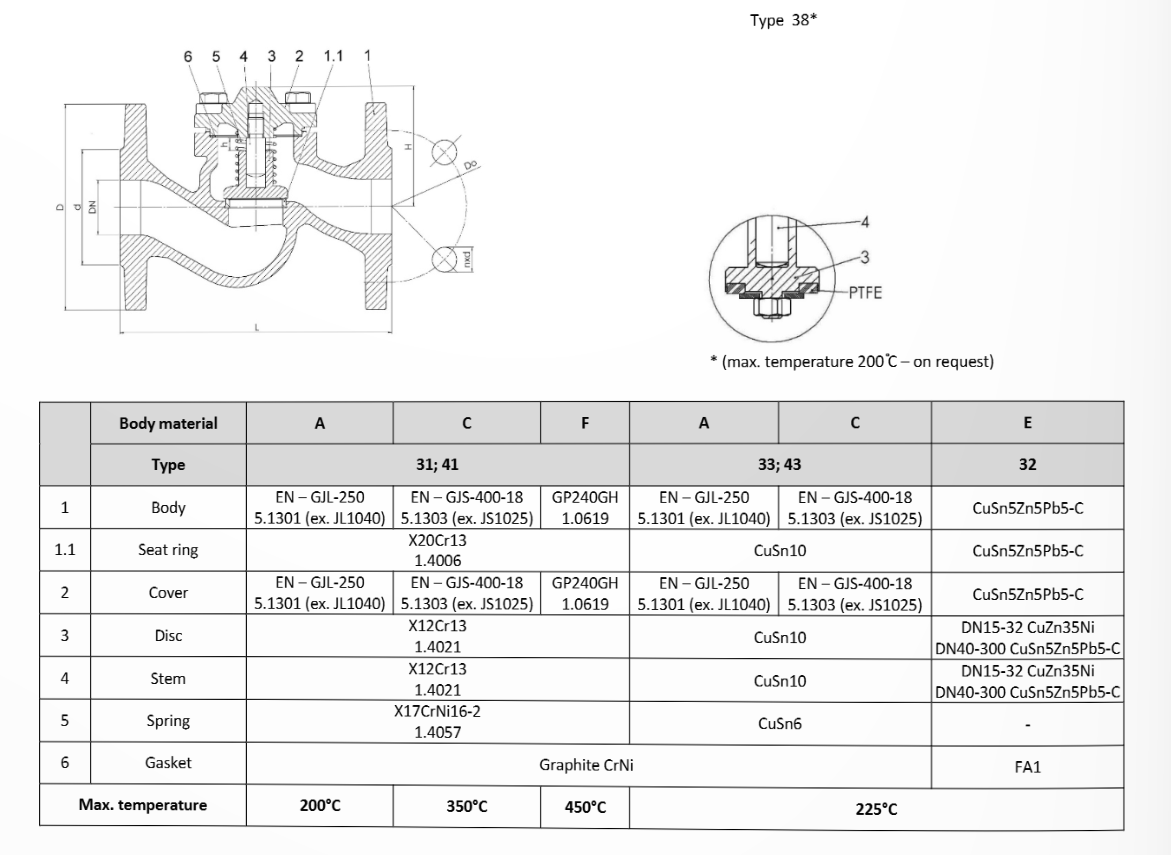

Cấu hình Cụm Đĩa van và Hệ thống Làm kín

Các bộ phận trọng yếu bên trong thân van (bao gồm đĩa van, trục, vòng đệm, lò xo) được phân loại thành các mã Type chuyên biệt nhằm tương thích với đặc tính hóa lý của lưu chất:

• Cấu hình 31: Thiết kế đĩa van tự do có lò xo hỗ trợ; các chi tiết trục van, đĩa van và vòng đệm đều được gia công từ vật liệu thép không gỉ.
• Cấu hình 41: Sử dụng đĩa van tự do không đi kèm lò xo; các bộ phận trục, đĩa và vòng đệm chế tạo bằng thép không gỉ.
• Cấu hình 38: Được xây dựng trên nền tảng của cấu hình 31 (có lò xo, bộ phận thép không gỉ), nhưng bổ sung thêm gioăng đệm PTFE tại đĩa van. Phiên bản này bị giới hạn nhiệt độ vận hành ở mức 120°C.
• Cấu hình 33 và 43: Lần lượt là các thiết kế đĩa tự do có lò xo (33) và không có lò xo (43), trong đó toàn bộ trục van, đĩa van và vòng đệm được đúc từ vật liệu đồng (bronze).
• Cấu hình 32 (Áp dụng cho van Type E thân đồng): Cấu trúc đĩa tự do có lò xo; trục van bằng đồng thau (brass), kết hợp cùng đĩa van và vòng đệm bằng đồng (bronze).

Ứng dụng Thực tiễn trong Công nghiệp

Van một chiều Zetkama Model 287 đóng vai trò là giải pháp cốt yếu trong nhiều cơ sở hạ tầng công nghiệp phức tạp:

• Thiết bị vận hành ổn định trong các nhà máy sản xuất (Industry), công nghiệp đóng tàu (Shipbuilding), mạng lưới cấp nhiệt (Heating), cũng như hệ thống điện lạnh và điều hòa không khí (Refrigeration and air conditioning).
• Hệ thống tương thích hoàn toàn để kiểm soát các môi chất đặc thù như: Glycol, nước công nghiệp, dầu truyền nhiệt (Diathermic oil), mạng lưới hơi nước (Steam), máy nén khí (Compressed air) và các lưu chất trung tính khác.
