Trong vòng lặp điều khiển tự động hóa quá trình (Process Automation), nếu các thiết bị đo lường (cảm biến áp suất, đồng hồ lưu lượng) làm nhiệm vụ thu thập dữ liệu đầu vào, thì van điều khiển (Control Valve) đóng vai trò là cơ cấu chấp hành cốt yếu. Việc chỉ định sai loại van điều khiển không chỉ gây sai lệch thông số lưu chất, làm tăng tỷ lệ hao hụt nguyên liệu mà còn trực tiếp gia tăng thời gian ngừng máy (downtime) và chi phí bảo trì.
Hiện nay, hai công nghệ truyền động phổ biến nhất là van điều khiển khí nén và van điều khiển điện. Việc hiểu rõ đặc tính kỹ thuật của từng loại là cơ sở để giám đốc nhà máy và kỹ sư vận hành đưa ra quyết định đầu tư chính xác.

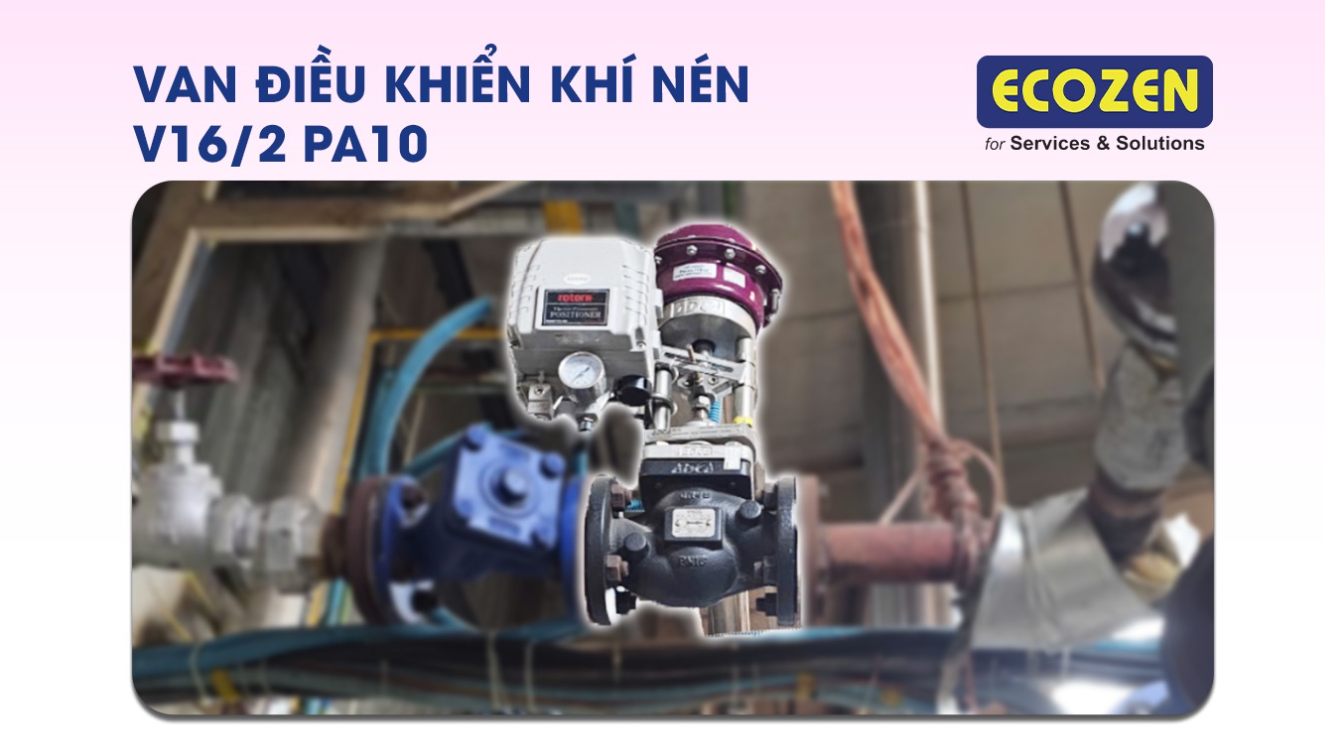

Van Điều Khiển Khí Nén (Pneumatic Control Valve): Ưu Thế Về Tốc Độ Và An Toàn
Van điều khiển khí nén sử dụng áp lực từ mạng lưới khí nén của nhà máy tác động lên màng van (diaphragm) hoặc piston, tạo ra lực cơ học để đóng/mở cụm van (van bi, van bướm, van cầu).
Đặc tính kỹ thuật nổi bật
- An toàn chống cháy nổ tuyệt đối: Do vận hành hoàn toàn bằng khí nén mà không sử dụng dòng điện trực tiếp tại cơ cấu truyền động, van khí nén là giải pháp bắt buộc cho các môi trường nguy hiểm (Zone 1, Zone 2) có nguy cơ phát sinh tia lửa điện như nhà máy lọc hóa dầu, kho xăng dầu, hóa chất và dung môi.
- Tốc độ đáp ứng (Response Time) cực nhanh: Cơ cấu khí nén cho phép đóng/mở van gần như tức thời. Điều này đặc biệt quan trọng trong các quy trình yêu cầu đóng ngắt khẩn cấp (Emergency Shutdown – ESD) để bảo vệ an toàn hệ thống.
- Mô-men xoắn (Torque) lớn: Có khả năng tạo ra lực đẩy/xoay rất lớn với kích thước bộ truyền động nhỏ gọn, phù hợp cho các đường ống kích thước lớn hoặc môi chất có áp suất cao.
- Cơ chế an toàn tự nhiên (Fail-safe): Dễ dàng tích hợp hệ thống lò xo phản hồi (Spring Return). Khi mất nguồn cấp khí, lò xo sẽ tự động đẩy van về vị trí đóng (hoặc mở) an toàn đã được cài đặt trước.
Van Điều Khiển Điện (Electric Control Valve): Giải Pháp Điều Tiết Tuyến Tính Chính Xác
Thay vì dùng khí nén, van điều khiển điện sử dụng động cơ motor (AC hoặc DC) kết hợp cùng hệ thống hộp số giảm tốc để xoay trục van.
Đặc tính kỹ thuật nổi bật
- Độ chính xác và độ lặp lại cao: Khi kết nối với tín hiệu Analog (4-20mA, 0-10V) từ PLC, van điện có khả năng định vị góc mở cực kỳ chính xác. Cơ chế chuyển động mượt mà giúp triệt tiêu hiện tượng búa nước (water hammer), rất phù hợp để điều tiết lưu lượng mịn (modulating) trong các hệ thống cấp nước, HVAC hoặc pha trộn nguyên liệu.
- Tích hợp sâu vào hệ thống SCADA/DCS: Bộ truyền động điện hiện đại cho phép truyền thông 2 chiều, báo cáo chính xác vị trí thực tế của van, phần trăm góc mở và cảnh báo lỗi mô-men xoắn về trung tâm điều khiển, đáp ứng tiêu chuẩn nhà máy thông minh (Industry 4.0).
- Tối ưu năng lượng: Động cơ chỉ tiêu thụ điện năng trong quá trình trục van di chuyển. Khi đạt đến góc mở mong muốn, cơ cấu tự khóa (self-locking) sẽ giữ nguyên vị trí van mà không cần tiêu thụ thêm năng lượng, tiết kiệm chi phí vận hành hơn so với việc phải duy trì áp lực khí nén liên tục.
Tiêu Chí Lựa Chọn Cơ Cấu Chấp Hành Chuẩn Xác
Để đảm bảo tính đồng bộ giữa thiết bị đo lường và van chấp hành, kỹ sư cần dựa trên 3 yếu tố sau để lựa chọn:
- Yêu cầu của vòng lặp điều khiển: Nếu hệ thống chỉ cần đóng/mở (On/Off) nhanh chóng dựa trên tín hiệu báo mức đầy/cạn của cảm biến, van khí nén là ưu tiên. Nếu cần điều chỉnh lưu lượng liên tục dựa trên thông số từ đồng hồ lưu lượng, van điện tuyến tính sẽ mang lại độ ổn định cao hơn.
- Điều kiện môi trường: Khu vực có rủi ro cháy nổ cao (hóa chất, bụi dễ cháy) bắt buộc dùng van khí nén, hoặc phải đầu tư van điện có chuẩn chống cháy nổ (ATEX/NEMA 7) với chi phí rất cao.
- Hạ tầng tiện ích: Ở những vị trí xa trung tâm nhà máy, việc kéo cáp điện cho van điện sẽ tối ưu chi phí hơn rất nhiều so với việc thi công một đường ống cấp khí nén riêng biệt.
Câu Hỏi Thường Gặp (FAQ)
- Van điều khiển khí nén có thể điều tiết tỷ lệ (tuyến tính) được không, hay chỉ dùng để On/Off?
Van khí nén hoàn toàn có thể điều tiết tuyến tính chính xác nếu được tích hợp thêm bộ định vị van (Smart Valve Positioner). Bộ định vị này nhận tín hiệu 4-20mA từ PLC, sau đó tính toán và cấp một lượng khí nén tỷ lệ thuận vào buồng truyền động để giữ góc mở van theo đúng yêu cầu.
- Điều gì xảy ra với van điều khiển điện khi nhà máy mất điện đột ngột?
Đối với van điện tiêu chuẩn, khi mất điện, van sẽ đứng yên tại vị trí hiện tại (Stay put). Nếu quy trình bắt buộc phải đóng/mở an toàn khi cúp điện (Fail-safe), bạn cần trang bị thêm dòng van điện có tích hợp bộ lưu điện dự phòng (Battery/Supercapacitor backup) hoặc cơ cấu lò xo cơ học đặc biệt.
- Chí phí bảo trì của loại van nào cao hơn?
Van điều khiển khí nén có cấu tạo cơ khí đơn giản (ít linh kiện điện tử), nên dễ dàng thay thế ron/seal tại hiện trường, chi phí bảo dưỡng thấp. Van điện phức tạp hơn, yêu cầu kỹ sư có chuyên môn điện/tự động hóa để xử lý lỗi bo mạch, nhưng bù lại van điện không phát sinh chi phí bảo dưỡng cho hệ thống máy nén khí.
