Trong các vòng lặp điều khiển tự động hóa công nghiệp, nếu các cảm biến đo lường đóng vai trò thu thập dữ liệu đầu vào, thì cụm van điều khiển tự động chính là cơ cấu chấp hành chịu trách nhiệm can thiệp trực tiếp vào lưu chất. Sự kết hợp đồng bộ giữa bộ truyền động (Actuator) và van bi (Ball Valve) là giải pháp tiêu chuẩn giúp nhà máy kiểm soát dòng chảy chính xác, từ đó giảm thiểu hao hụt nguyên vật liệu, tối ưu hóa hiệu suất thiết bị tổng thể (OEE) và loại bỏ các rủi ro do thao tác thủ công gây ra.

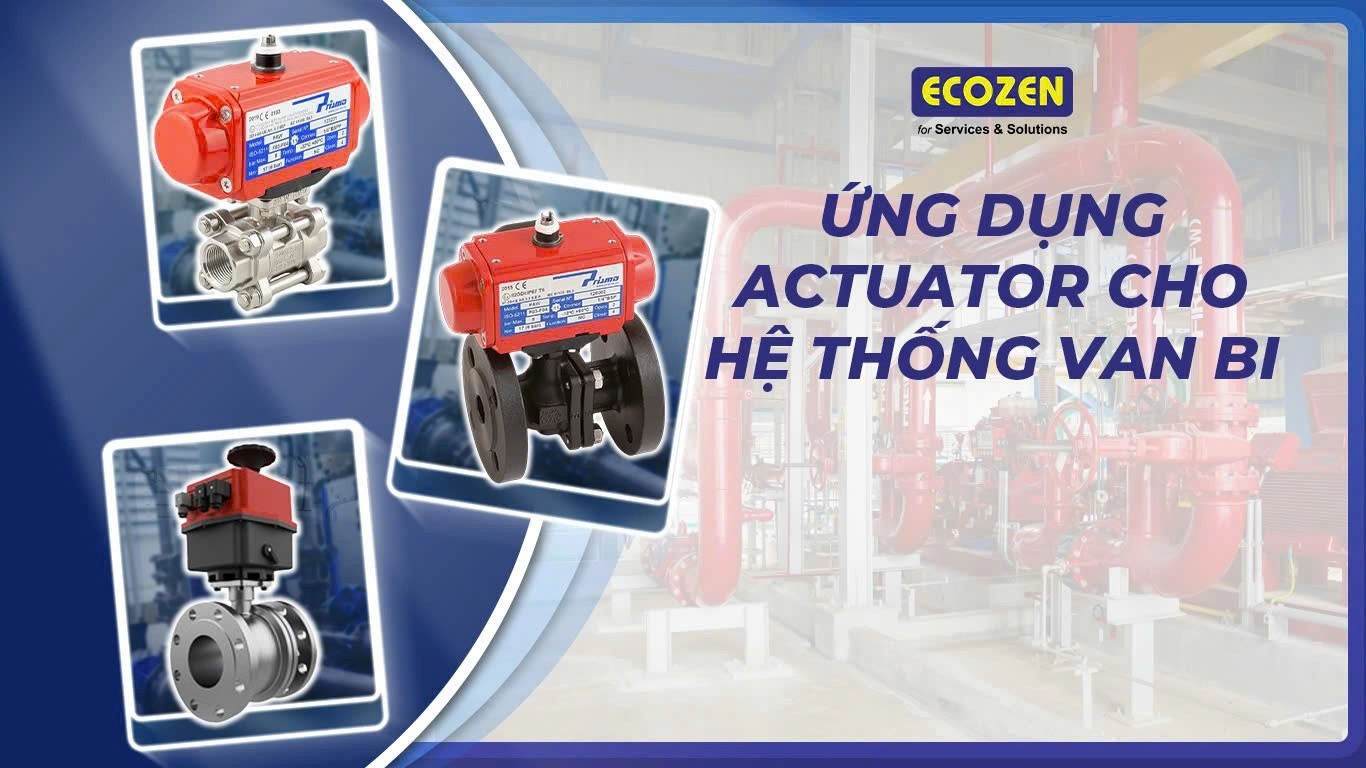

Actuator Và Van Bi: Nguyên Lý Hoạt Động Của Cơ Cấu Chấp Hành
Việc nâng cấp từ van vận hành bằng tay (hand-wheel/lever) lên van điều khiển tự động là bước đi tất yếu để cắt giảm thời gian ngừng máy (downtime) và tăng tính an toàn cho hệ thống.
Actuator (Bộ Truyền Động) Là Gì?
Actuator là thiết bị cơ điện hoặc khí nén được lắp đặt trực tiếp lên trục của thân van. Chức năng chính của thiết bị này là chuyển đổi năng lượng (khí nén hoặc điện năng) thành mô-men xoắn (torque) để tự động xoay trục van. Đối với các dòng van quay góc 90° như van bi hay van bướm, bộ truyền động quay một phần tư vòng (quarter-turn actuator) được sử dụng để đảm bảo chu trình đóng/mở diễn ra nhanh chóng, chính xác và có độ lặp lại cao.
Vai Trò Của Van Bi Công Nghiệp
Van bi sử dụng một viên bi rỗng có lỗ xuyên tâm làm cơ cấu chặn dòng. Khi lỗ bi song song với đường ống, lưu chất đi qua hoàn toàn với tổn thất áp suất gần như bằng 0. Khi xoay 90°, phần thân đặc sẽ đóng kín hệ thống. Nhờ thiết kế ma sát thấp và khả năng làm kín tốt (thường sử dụng gioăng PTFE), van bi kết hợp cùng Actuator tạo thành một bộ phận trọng yếu, đáp ứng cường độ vận hành liên tục trong các môi trường khắc nghiệt như hóa chất, hơi nước và xử lý nước thải.
Tính Liên Kết Theo Chuẩn ISO 5211
Trong thiết kế công nghiệp, sự tích hợp giữa Actuator và van bi tuân thủ nghiêm ngặt tiêu chuẩn mặt bích ISO 5211. Điều này đảm bảo tính lắp lẫn, giúp kỹ sư dễ dàng tháo lắp, thay thế hoặc nâng cấp bộ truyền động mà không cần can thiệp vào đường ống, qua đó rút ngắn đáng kể thời gian bảo trì.
Phân Loại Bộ Truyền Động: Khí Nén Và Điện
Tùy thuộc vào hạ tầng năng lượng và yêu cầu điều khiển (On/Off hay Tuyến tính), kỹ sư vận hành có thể lựa chọn hai dòng Actuator chính:

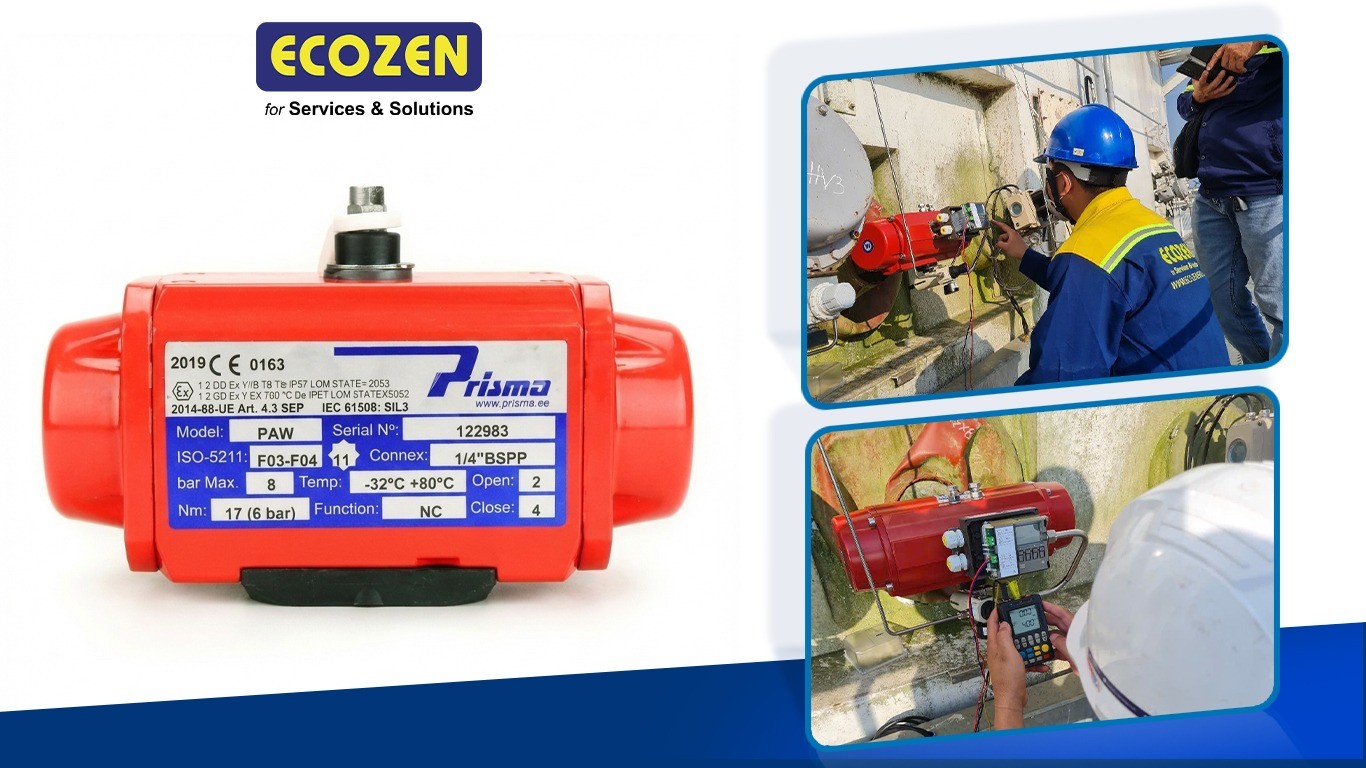

1. Actuator Khí Nén (Pneumatic Actuator)
Sử dụng áp lực từ hệ thống máy nén khí tác động lên piston. Thông qua cơ cấu bánh răng – thanh răng (rack and pinion), chuyển động tịnh tiến được chuyển thành chuyển động quay.
- Ưu điểm: Tốc độ phản hồi cực nhanh, cung cấp mô-men xoắn lớn so với kích thước thiết kế. Cơ cấu cơ học ít chi tiết nên tuổi thọ vòng đời rất cao.
- Cơ chế an toàn (Fail-safe): Dễ dàng tích hợp cơ cấu lò xo hồi (Spring Return). Khi mất nguồn khí nén đột ngột, lò xo sẽ tự động kéo van về vị trí đóng (hoặc mở) an toàn, ngăn chặn rủi ro tràn hóa chất hoặc quá áp hệ thống. Phù hợp tuyệt đối cho các khu vực chống cháy nổ (ATEX).
2. Actuator Điện (Electric Actuator)
Sử dụng động cơ điện (AC/DC) kết hợp hộp số giảm tốc và các công tắc hành trình (limit switch).
- Ưu điểm: Khả năng định vị góc mở cực kỳ chính xác. Khi nhận tín hiệu analog (4-20mA) từ PLC/DCS, Actuator điện có thể giữ bi van ở các góc trung gian để điều tiết lưu lượng (modulating) một cách mượt mà.
- Hiệu suất năng lượng: Không phụ thuộc vào mạng lưới khí nén, giúp loại bỏ tổn thất năng lượng do rò rỉ khí và giảm thiểu chi phí bảo dưỡng máy nén.
Bảng So Sánh Kỹ Thuật: Van Bi Điều Khiển Khí Nén vs Điện
| Tiêu chí | Van Bi Điều Khiển Khí Nén | Van Bi Điều Khiển Điện |
| Tốc độ phản hồi | Cực kỳ nhanh (đóng/mở tức thì) | Chậm hơn, chu trình từ từ giúp tránh búa nước |
| Độ chính xác (Tuyến tính) | Mức độ trung bình, có thể dao động nhẹ theo áp lực khí | Rất cao, định vị góc mở chính xác theo tín hiệu điện |
| Cơ chế an toàn (Fail-safe) | Đơn giản, chi phí thấp với tùy chọn Lò xo hồi (Spring Return) | Phức tạp, chi phí cao (cần tích hợp bộ lưu điện UPS hoặc tụ điện) |
| Mức độ tiêu thụ năng lượng | Tiêu tốn điện năng gián tiếp để chạy hệ thống máy nén khí | Chỉ tiêu thụ điện năng trực tiếp khi động cơ quay |
| Môi trường hoạt động | Khả năng chịu tải nặng, nhiệt độ cao, an toàn cháy nổ tự nhiên | Phù hợp điều kiện tiêu chuẩn, cần vỏ bảo vệ đặc biệt nếu dùng cho vùng ATEX |
| Bảo trì & Tuổi thọ | Cơ cấu cơ học đơn giản, tuổi thọ cao, dễ sửa chữa tại hiện trường | Chứa nhiều linh kiện điện tử, yêu cầu kỹ sư có chuyên môn khi xử lý sự cố |
Câu Hỏi Thường Gặp (FAQ)
- Trong hệ thống có bộ điều khiển PLC, tôi nên dùng van bi Actuator điện hay khí nén?
Cả hai đều nhận lệnh từ PLC. Nếu quy trình yêu cầu đóng ngắt khẩn cấp (Emergency shutdown) và hệ thống nhà máy đã có sẵn mạng lưới khí nén mạnh, van khí nén là lựa chọn tối ưu. Nếu bạn cần điều khiển lưu lượng liên tục (ví dụ: pha trộn tỷ lệ hóa chất) dựa trên dữ liệu từ đồng hồ lưu lượng, van điện tuyến tính sẽ mang lại độ chính xác cao hơn.
- Tiêu chuẩn NEMA và ATEX trên Actuator có ý nghĩa gì đối với nhà máy?
NEMA định nghĩa cấp độ bảo vệ vỏ bọc thiết bị khỏi bụi và nước (tương tự IP). ATEX là tiêu chuẩn bắt buộc cho thiết bị hoạt động trong môi trường có nguy cơ cháy nổ (như nhà máy lọc dầu, hóa chất, bột mì). Việc chọn đúng tiêu chuẩn giúp loại bỏ nguy cơ chập cháy và tuân thủ luật an toàn lao động.
- Actuator khí nén tác động kép (Double Acting) và tác động đơn (Single Acting) khác nhau thế nào?
Tác động kép cần cấp khí nén ở cả hai cổng để mở và đóng van (nếu mất khí, van giữ nguyên vị trí). Tác động đơn (Spring Return) chỉ cần cấp khí để mở, khi ngắt khí, lực nén của lò xo sẽ tự động đẩy van đóng lại (hoặc ngược lại), tạo ra cơ chế an toàn fail-safe.
Liên Hệ Tư Vấn & Khảo Sát Hệ Thống Van Công Nghiệp
Việc tính toán đúng mô-men xoắn và chọn đúng loại Actuator tương thích với lưu chất là yêu cầu bắt buộc để cụm van điều khiển hoạt động bền bỉ, không gây kẹt trục hay rò rỉ.
