Trong thiết kế và vận hành hệ thống Cơ điện (M&E) tại các tòa nhà cao tầng và nhà máy công nghiệp, tính liên tục và độ ổn định của hệ thống bơm, Chiller hay mạng lưới cấp thoát nước là yếu tố đặt lên hàng đầu. Để ngăn chặn rủi ro hư hỏng thiết bị vòng ngoài dẫn đến thời gian ngừng máy (downtime) kéo dài, hệ thống cần được trang bị các lớp bảo vệ cơ – điện đồng bộ.
Trong đó, công tắc dòng chảy (Flow Switch) đóng vai trò là thiết bị giám sát tín hiệu đầu vào, còn khớp nối mềm (Flexible Joint) đảm nhiệm chức năng hấp thụ xung lực cơ học. Sự kết hợp của hai nhóm thiết bị này là nền tảng cốt yếu để kéo dài vòng đời công trình và tối ưu hóa chi phí bảo trì.
Công Tắc Dòng Chảy: Lớp Giám Sát Lưu Lượng Và Liên Động An Toàn
Công tắc dòng chảy là thiết bị đo lường trạng thái, làm nhiệm vụ xác nhận sự hiện diện của lưu chất bên trong đường ống. Tín hiệu số (Digital Input) từ thiết bị này sẽ được truyền về bộ điều khiển trung tâm (PLC/BMS/Tủ PCCC) để thực hiện các tập lệnh liên động (interlock) bảo vệ.
Ứng dụng kỹ thuật trong vận hành
- Bảo vệ bơm ly tâm: Ngăn chặn hiện tượng chạy khô (dry-running) gây cháy phớt cơ khí (mechanical seal) và xâm thực cánh bơm khi nguồn cấp nước bị hụt.
- Hệ thống HVAC – Chiller: Thiết bị bắt buộc phải có để giám sát lưu lượng nước giải nhiệt và nước lạnh. Nếu dòng chảy sụt giảm dưới ngưỡng an toàn, hệ thống sẽ phát tín hiệu ngắt ngưng tụ chiller ngay lập tức để tránh hiện tượng đóng băng phá vỡ dàn bay hơi.
- Hệ thống PCCC (Sprinkler): Khi có đầu phun vỡ, dòng nước di chuyển sẽ kích hoạt công tắc dòng chảy, gửi tín hiệu báo động về tủ trung tâm. Các thiết bị chuyên dụng thường tích hợp cơ cấu trễ cơ học (retard) để loại bỏ hiện tượng báo giả do dao động áp suất nhỏ (búa nước).
Lựa chọn công nghệ phù hợp

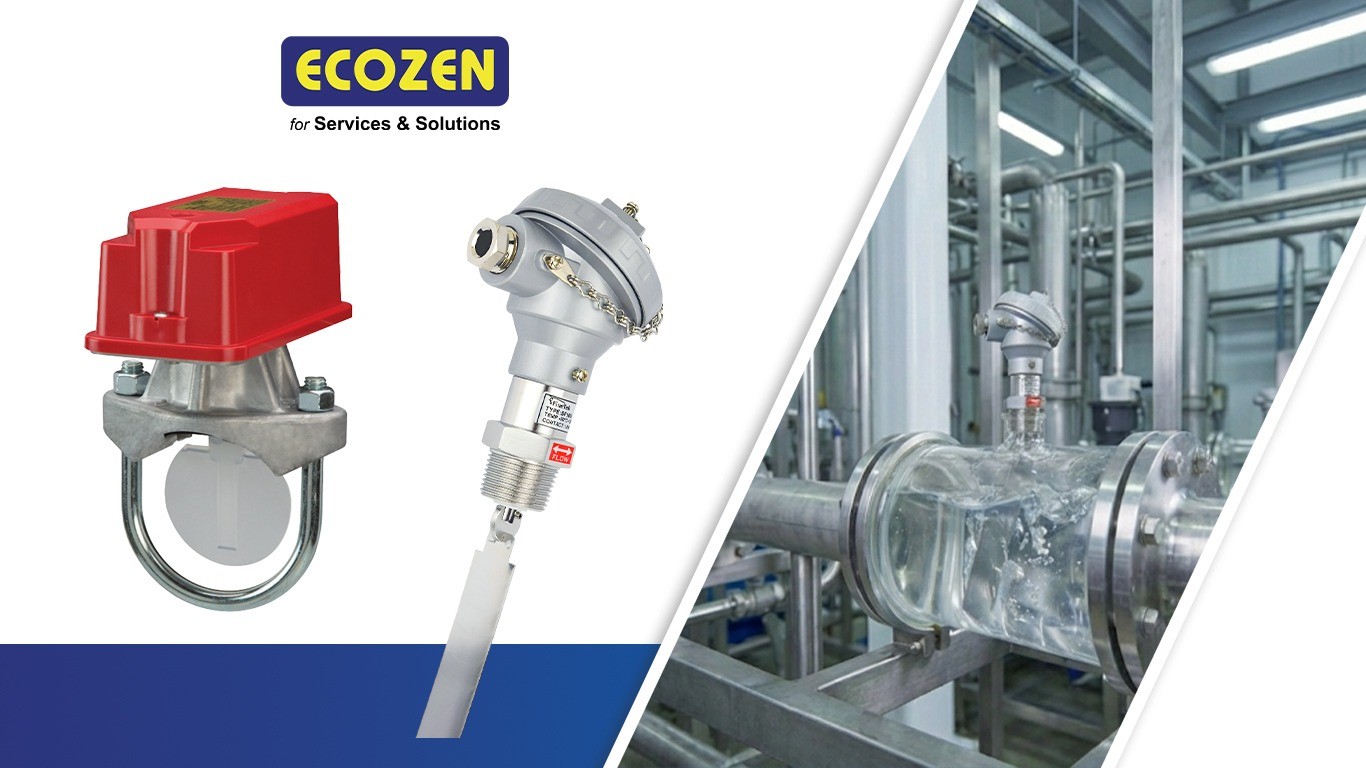

- Công tắc dạng lá (Paddle Type): Hoạt động dựa trên lực cản cơ học của dòng chảy. Độ tin cậy cao, là chuẩn mực thiết kế cho các hệ thống PCCC tuân thủ tiêu chuẩn NFPA, UL, FM (ví dụ: dòng System Sensor).
- Công tắc phân tán nhiệt (Thermal Dispersion): Đo lường dựa trên sự truyền nhiệt, hoàn toàn không có bộ phận cơ khí chuyển động (no moving parts). Thiết bị này (như các dòng của FineTek) là lựa chọn tối ưu cho môi trường công nghiệp liên tục, chịu áp suất cao và hóa chất ăn mòn.
Khớp Nối Mềm: Triệt Tiêu Rung Động Và Bù Trừ Chuyển Vị Cơ Học
Đường ống công nghiệp không phải là một khối tĩnh. Trong quá trình vận hành, hệ thống liên tục chịu tác động từ sự giãn nở nhiệt, rung chấn từ động cơ và chuyển vị lún của kết cấu công trình. Nếu đường ống được hàn nối cứng hoàn toàn, các ứng suất này sẽ truyền trực tiếp làm nứt vỡ mặt bích, xé rách đường ống và làm sai lệch cơ cấu cụm van điều khiển.
Ứng dụng theo đặc tính vật liệu
Khớp nối mềm là “vùng đệm cơ học” giải quyết triệt để các rủi ro trên. Việc chọn sai vật liệu có thể dẫn đến nổ vỡ khớp nối dưới áp lực vận hành.
- Khớp nối mềm cao su (Rubber Expansion Joint): Chế tạo từ cao su tổng hợp (EPDM, NBR) gia cố lớp mành thép. Chuyên dụng để hấp thụ rung động tần số cao và giảm tiếng ồn tại các cụm đầu hút/đầu đẩy của máy bơm, hệ thống Chiller (nước lạnh) và mạng lưới khí nén. (Tiêu biểu: dòng sản phẩm Zetkama).
- Khớp nối mềm kim loại (Metal Bellows Expansion Joint): Cấu tạo từ Inox xếp lớp (Bellows), có khả năng chịu nhiệt độ và áp suất cực cao. Đây là thiết bị bắt buộc trên các tuyến ống hơi nóng (Steam), dầu truyền nhiệt (Thermal Oil) để bù trừ sự co giãn nở nhiệt theo các phương dọc trục, phương ngang và góc lệch. (Tiêu biểu: dòng sản phẩm Ayvaz).
Sự Đồng Bộ Giữa Thiết Bị Đo Lường Và Cơ Cấu Bảo Vệ
Việc tích hợp công tắc dòng chảy để tự động ngắt bơm khi có sự cố, kết hợp với việc bố trí khớp nối mềm đúng vị trí (ngay sát bơm và các khe lún kỹ thuật) sẽ tạo ra một kịch bản vận hành hoàn hảo. Bơm được bảo vệ về mặt tín hiệu điện, trong khi đường ống và các loại van công nghiệp (van bướm, van 1 chiều) được cách ly hoàn toàn khỏi rung chấn cơ học cơ học.
Câu Hỏi Thường Gặp (FAQ)
- Vị trí lắp đặt công tắc dòng chảy tối ưu nhất là ở đâu?
Công tắc dòng chảy cần được lắp đặt trên đường ống thẳng (phía đầu đẩy của máy bơm), cách các thiết bị gây nhiễu động dòng chảy (co, cút, van) một khoảng tối thiểu 5D (D = đường kính ống). Tuyệt đối không lắp thiết bị hướng xuống dưới để tránh cặn bẩn tích tụ làm kẹt cơ cấu lá chắn.
- Khớp nối mềm cao su có dùng được cho hệ thống nước nóng trung tâm không?
Tùy thuộc vào dải nhiệt độ. Vật liệu EPDM tiêu chuẩn có thể chịu nhiệt lên đến 90°C – 110°C, phù hợp cho nước sinh hoạt nóng. Tuy nhiên, đối với hệ thống nước nóng gia nhiệt công nghiệp (trên 120°C) hoặc hơi bão hòa, bắt buộc phải chuyển sang sử dụng khớp nối mềm kim loại bằng Inox để đảm bảo an toàn, tránh biến dạng nhiệt lưu hóa cao su.
- Tại sao hệ thống đường ống trên các tầng cao của tòa nhà lại hay bị rò rỉ mặt bích dù áp suất bơm bình thường?
Nguyên nhân cốt lõi thường do thiếu khớp nối mềm (hoặc giá đỡ trượt) tại các vị trí trục đứng (riser). Sự co giãn nhiệt của đường ống theo chiều dài tòa nhà tạo ra ứng suất dọc trục rất lớn, xé rách các điểm kết nối mặt bích hoặc van tay. Cần tính toán độ giãn nở và bố trí khớp nối mềm kim loại bù trừ dọc trục (Axial Expansion Joint) định kỳ theo từng số tầng nhất định.
