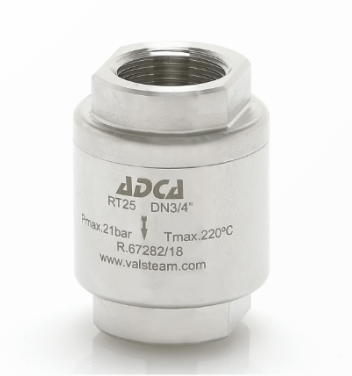

Van một chiều Adca Model RT25

Van một chiều Adca Model RT25 là dòng van một chiều dạng đĩa được chế tạo hoàn toàn từ vật liệu thép không gỉ. Với thiết kế nhỏ gọn (compact design) và cấu trúc đơn giản, thiết bị này được tối ưu hóa đặc biệt để ứng dụng trong các hệ thống dẫn hơi nước bão hòa (saturated steam) và nước ngưng nóng (hot condensate). Ngoài ra, van cũng hoạt động ổn định khi kiểm soát định tuyến cho dòng chảy nước thông thường và các loại khí tương thích với vật liệu cấu tạo.

Một trong những ưu điểm kỹ thuật nổi bật của dòng van này là khả năng duy trì độ sụt áp ở mức thấp (low pressure drop), giúp hệ thống vận hành đạt hiệu suất thủy lực cao.

Điều kiện Vận hành và Kết nối tiêu chuẩn

Thiết bị Van một chiều Adca Model RT25 cung cấp dải kích thước danh định từ 1/4″ đến 2″. Hệ thống sử dụng chuẩn kết nối ren trong (Female threaded) tuân thủ tiêu chuẩn ISO 7 Rp.

Nhằm đảm bảo an toàn cho mạng lưới đường ống, các thông số giới hạn vận hành được quy định cụ thể như sau:

• Tiêu chuẩn thiết kế thân van (Body design conditions): Áp suất định mức PN25.
• Áp suất cho phép tối đa (Maximum allowable pressure): 25 bar.
• Nhiệt độ cho phép tối đa (Maximum allowable temperature): 250°C.
• Áp suất vận hành tối đa (Maximum operating pressure): 21 bar.
• Nhiệt độ vận hành tối đa (Maximum operating temperature): 220°C.

Về tiêu chuẩn an toàn thiết bị áp lực Châu Âu (PED – CE Marking nhóm 2) áp dụng cho áp suất PN25: Các kích thước từ 1/4″ đến 1 1/2″ được phân loại SEP, riêng kích thước 2″ thuộc Nhóm 1 (được đánh dấu CE).

Cấu tạo Vật liệu Thép Không gỉ

Độ bền cơ học của thiết bị được cấu thành từ hệ thống vật liệu chuẩn mực trong ngành công nghiệp:

• Thân van (Body) và Nắp van (Cover): Gia công từ thép không gỉ AISI 316/1.4401.
• Đĩa van (Valve disc): Chế tạo từ thép không gỉ AISI 316/1.4401.
• Lò xo (Spring): Sử dụng thép không gỉ AISI 302/1.4300 làm tiêu chuẩn. Đối với các môi trường đặc thù, nhà máy có thể tùy chọn loại lò xo vật liệu Inconel.
• Tùy chọn đệm làm kín mềm (Soft seal): Thiết bị hỗ trợ nhiều vật liệu làm kín khác nhau như EPDM (E), NBR (N), VITON (V) và PTFE (T).

Lưu ý về giới hạn nhiệt độ của các loại đệm làm kín mềm:

• Đệm NBR (N): Hoạt động tối đa tại 95°C.
• Đệm EPDM (E): Hoạt động tối đa tại 130°C.
• Đệm VITON (V) và PTFE (T): Hoạt động tối đa tại 180°C.

Xem thêm các sản phẩm: Van Một Chiều

Áp suất Mở và Tính toán Độ sụt áp

Van có thể được lắp đặt linh hoạt theo phương nằm ngang hoặc phương thẳng đứng. Áp suất mở tối thiểu của van (với lò xo tiêu chuẩn) phụ thuộc vào hướng dòng chảy:

• Dòng chảy ngang hoặc dòng chảy thẳng đứng đi xuống: Áp suất mở dao động từ 21 mbar đến 25 mbar tùy kích thước.
• Dòng chảy thẳng đứng đi lên: Áp suất mở dao động từ 21 mbar đến 29 mbar.
• Đối với trường hợp lắp đặt thẳng đứng có hướng dòng chảy đi lên nhưng tháo rời lò xo (vertical installation without springs from bottom to top), áp suất mở chỉ yêu cầu ở ngưỡng từ 2 mbar đến 4 mbar.

Để phục vụ công tác thiết kế hệ thống, khi cần xác định độ sụt áp của các loại môi chất khác, kỹ sư vận hành phải tính toán thể tích dòng chảy nước tương đương theo công thức:

Vw = √(Q / 1000) x V

Trong đó:

• Vw: Thể tích dòng chảy nước tương đương tính bằng đơn vị m³/h.
• Q: Mật độ của lưu chất tính bằng kg/m³.
• V: Thể tích dòng chảy thực tế của lưu chất tính bằng m³/h.

Xem thêm sản phẩm: Van một chiều Adca Model RT25
